Groupe de sécurité pour chauffe-eau : Fonctionnement, entretien et choix

Installé sur l’alimentation en eau du ballon, il remplit quatre rôles essentiels :

• Couper l’arrivée d’eau pour faciliter les interventions sur le réseau.
• Empêcher les retours d’eau chaude dans le circuit d’eau froide grâce à un clapet anti-retour.
• Réguler la pression avec une soupape de sécurité tarée à 7 bars.
• Permettre la vidange du ballon si nécessaire.

Attention : le seul élément autorisé entre le ballon et le groupe de sécurité est le piquage pour le mitigeur thermostatique. Tout autre organe, notamment une vanne d’arrêt, est à proscrire.

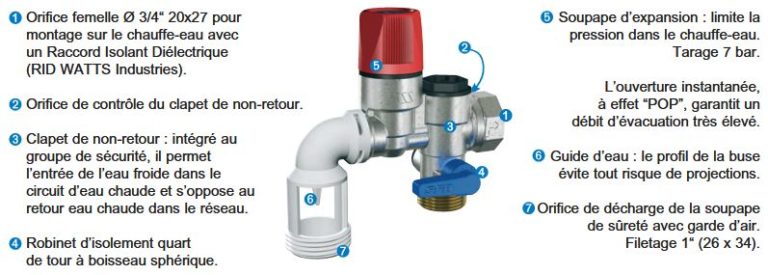

Zoom sur les composants du groupe de sécurité

1 - Le robinet d’isolement

Un robinet 1/4 de tour (repère 4) vous permet de couper instantanément l’arrivée d’eau vers le chauffe-eau.

Idéal pour :

• Effectuer des maintenances sur le ballon ou le réseau d’eau chaude/froide.
• Éviter de vidanger entièrement le ballon lors d’une intervention.

2 - Le clapet anti-retour : pour ne pas renvoyer l’eau chaude dans le réseau d’eau froide

L’eau chauffée dans un ballon se dilate jusqu’à +3 % entre 15 °C et 60 °C, soit environ 6 litres supplémentaires pour un ballon de 200 L. Le clapet anti-retour (repère 3) bloque ce flux afin d’éviter que l’eau chaude ne retourne dans le réseau d’eau froide.

3 - La soupape de sécurité : elle protège votre installation des surpressions

La cuve du ballon se dilate moins que l’eau. La soupape de sécurité (repère 5) évacue donc l’excédent d’eau créé par la dilatation, que le clapet anti-retour empêche de retourner dans le réseau.

Tarée à 7 bars, elle garantit que la pression dans le réseau reste sous contrôle. Pendant la chauffe, il est normal de voir quelques gouttes s’échapper : c’est le signe que le système fonctionne correctement.

Astuce :

• Pour vidanger le ballon (par exemple pour remplacer une anode ou travailler sur le réseau d’eau chaude), ouvrez un robinet d’eau chaude puis la soupape en tournant le bouton dans le sens inverse des aiguilles d’une montre.

4 - L’entretien : un geste simple pour une longue durée de vie

Pour éviter l’accumulation de tartre sur le siège de la soupape :

• Faites claquer régulièrement le bouton rouge (repère 5).
• Si le problème persiste, répétez l’opération, jusqu’à plusieurs dizaines de fois si vous ne l’avez jamais fait, jusqu’à ce que le tartre soit évacué.

Quel groupe de sécurité choisir pour votre installation ?

Tous les groupes ne se valent pas ! Voici nos recommandations pour choisir un modèle adapté à vos besoins :

N’oubliez pas le siphon .

Nos conseils :

• Si votre ballon est au sol, vérifiez que le siphon est assez haut pour conserver une pente suffisante vers l’évacuation.
• Pour les eaux très calcaires, privilégiez le groupe Watts ou Caleffi, particulièrement adaptés à ces conditions.
• Variante : ajoutez un vase d’expansion sanitaire entre le groupe de sécurité et le ballon afin de limiter les rejets d’eau à l’égout.
