Kit Chauffage Solaire PSD (Plancher Solaire Direct) 40m²/70m²

Kit Plancher Solaire Direct (PSD) 40m²/70m²

Ce kit PSD est conçu pour être raccordé sur un plancher chauffant hydraulique à basse température (non fourni dans ce kit). Le fluide caloporteur circule directement depuis les panneaux jusqu’au plancher chauffant. Le plancher reçoit la chaleur au "fil du soleil" et la stocke avant de la restituer progressivement dans les pièces.

Cette solution sans production d’eau chaude sanitaire solaire est particulièrement adaptée dans le cas de construction d’une extension d’une surface d’environ 40 ou 70m² sur bâtiment existant : si vous disposez déjà d’un chauffe-eau solaire ou d’une solution pour l’ECS que vous souhaitez conserver sans la modifier, optez pour cette solution (évolutive) simple. En option, selon le cas, il peut être nécessaire de prévoir une boucle de décharge qui évite une éventuelle surchauffe d’été, des couvertures pour les panneaux, ou de coupler cela avec un chauffage solaire piscine pour cela contactez-nous.

Pour plus d'informations consultez notre site de conseils. Si ce kit ne correspond pas exactement à votre besoin, contactez-nous pour un devis personnalisé ou consultez la liste de tous nos kits de chauffage solaire.

Afin de vous permettre de fixer les panneaux solaires thermiques comme vous le souhaitez, tout en s'assurant une inclinaison et une orientation optimale (orientation Sud et inclinaison minimum 50°), les supports de fixation ne sont pas fournis dans le kit, vous pouvez commander au choix :

• des supports appositions toiture : dans ce cas il faut faire attention à l'inclinaison de votre toiture, il faut au minimum 50° d'inclinaison. Si l'inclinaison est inférieure, il faut envisager une pose au sol, ou en façade.
• des structures sol : pour positionner les panneaux au sol.
• des structures murales : contactez-nous

Généralement, cette solution est utilisée avec un appoint externe : par exemple un poêle à bois. Un appoint hydraulique peut compléter cette installation, il devra être compatible avec le fluide caloporteur utilisé (eau + antigel MPG passivé). Vous pouvez nous consulter pour nos conseils et solutions.

Nous vous proposons ce kit en 2 versions : le kit standard reprend tous les éléments principaux et les équipements de sécurité, et pour le kit complet nous vous proposons en plus la liaison solaire ainsi que tous les raccords nécessaires

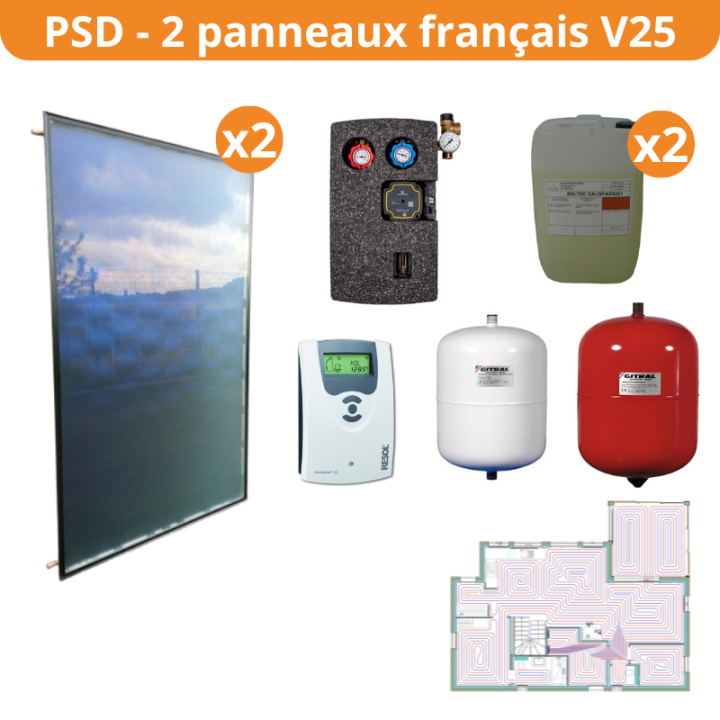

Composition du kit standard :

• 2 ou 4 panneaux Solaire Diffusion V25MTC
• 1 kit de raccordement pour 2 ou 4 panneaux avec doigt de gant et purgeur manuel : sorties en 3/4" mâle
• 1 vase de refroidissement et son support

  • 12 litres pour le kit PSD de 40m²
  • 18 litres pour le kit PSD de 70m²
• 1 vase d'expansion solaire avec son support, son double clapet d'isolement et son flexible de raccordement, à raccorder directement sur le vase de refroidissement
  • 18 litres pour le kit PSD de 40m²
  • 25 litres pour le kit PSD de 70m²
• 1 régulation solaire CS/2 Resol
• fluide caloporteur en bidon de 20 Kg selon le kit
• 1 station solaire 2 voies grundfos UPM3 Solar 25/145 , 1 bouchon 3/4 F
• 1vase de refroidissement , son support, à insérer sur le réseau plancher chauffant, côté aller
  • 12 litres pour le kit PSD de 40m²
  • 18 litres pour le kit PSD de 70m²

Composition du kit complet :

Outre les éléments ci-dessus, le kit complet comprend en plus :

• la liaison solaire en tuyau bitube inox annelé pré-isolé, Armaflex Duosolar DN20 longueur 15m.
• Tous les raccords nécessaires au raccordement du circuit primaire ainsi que 2 raccords en 1" femelle pour se raccorder à votre plancher
