Raccord pour Inox Annelé images
REF RACINOXD
Raccord standard pour inox annelé
Inox : DN12 - DN16 - DN20 - DN25 - DN32
Filetage femelle : 1/2" - 3/4" - 1" - 1"1/4 - 1"1/2
Attention, le diamètre nominal ne correspond pas au diamètre externe de l'inox annelé, cf. description ci dessous

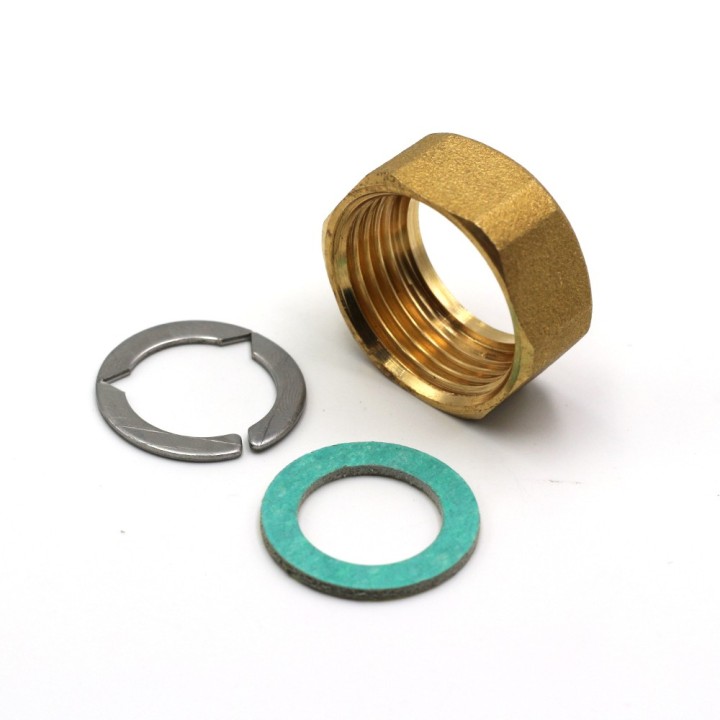

Ces raccords sont composés d'un écrou, d'un anneau d'insertion et d'un joint, ils se montent sur l'inox annelé (inox onduleux) avec ou sans outil à frapper. Il est conseillé de commander des anneaux d'insertion supplémentaires car ils peuvent se casser au montage.
| DN12 (mm) | DN16 (mm) | DN20 (mm) | DN25 (mm) | DN32 (mm) | |
| Diamètre interne inox annelé | 12,3 | 16,6 | 20,4 | 25,6 | 34,9 |
| Diamètre externe inox annelé | 16,3 | 21,1 | 26,3 | 31,7 | 40,2 |
| Filetage écrou | 1/2" F | 3/4" F | 1" F | 1"1/4 F | 1"1/2 F |
| Diamètre interne joint solaire | 11,8 | 15,8 | 19,7 | 25,1 | 32,0 |
| Diamètre externe joint solaire | 17,9 | 23,8 | 29,9 | 38,8 | 43,7 |
Démonstration pratique : Vidéo de présentation des différents diamètres sur notre chaîne Youtube Solaire Diffusion
Pour faciliter le montage des raccords pour inox annelé DN25 et DN32, nous vous proposons une gamme de clés à molette de grande taille.
| — | — | — | — | — | |
|---|---|---|---|---|---|
| Diamètre Nominal | — | — | — | — | — |
